Cara Membaca Nilai Warna Resistor dengan Mudah dan Cepat

Resistor adalah salah satu komponen elektronik pasif yang paling umum digunakan dalam rangkaian elektronik. Fungsi utamanya adalah menghambat aliran arus listrik dan membagi tegangan. Salah satu tantangan yang sering dihadapi oleh pemula dalam dunia elektronika adalah memahami cara membaca nilai resistor berdasarkan kode warna yang terdapat pada badan resistor. Kode warna resistor menggunakan sistem pita berwarna untuk menunjukkan nilai resistansi, toleransi, dan kadang-kadang koefisien suhu. Memahami cara membaca kode warna ini sangat penting untuk memastikan resistor yang digunakan sesuai dengan kebutuhan rangkaian.



Mengenal Komponen Resistor dan Fungsinya

Sebelum mempelajari cara membaca kode warna resistor, penting untuk memahami apa itu resistor dan mengapa komponen ini sangat penting dalam rangkaian elektronik.

1. Apa Itu Resistor?

Resistor adalah komponen elektronik yang memiliki sifat resistif, yaitu menghambat aliran arus listrik. Nilai resistansi diukur dalam satuan Ohm (Ω). Resistor digunakan untuk berbagai keperluan, seperti:

- Membatasi arus listrik yang mengalir ke komponen lain (misalnya LED).

- Membagi tegangan dalam rangkaian pembagi tegangan (voltage divider).

- Menyesuaikan level sinyal dalam rangkaian audio atau sensor.

- Sebagai pull-up atau pull-down dalam rangkaian digital.

2. Jenis-jenis Resistor

Resistor memiliki beberapa jenis berdasarkan bahan dan konstruksinya, antara lain:

- Resistor Carbon Film

Terbuat dari lapisan karbon, memiliki toleransi cukup tinggi (±5% atau lebih).

- Resistor Metal Film

Lebih presisi dibanding carbon film, dengan toleransi ±1% atau kurang.



- Resistor Wirewound

Dibuat dari lilitan kawat resistif, digunakan untuk aplikasi daya tinggi.

- Resistor SMD (Surface Mount Device)

Resistor kecil tanpa kode warna, nilai resistansinya ditulis dalam kode angka.



Namun, resistor yang paling umum digunakan dalam proyek elektronik adalah resistor axial (berbentuk tabung dengan dua kaki). Resistor tersebut menggunakan kode warna untuk menunjukkan nilainya.

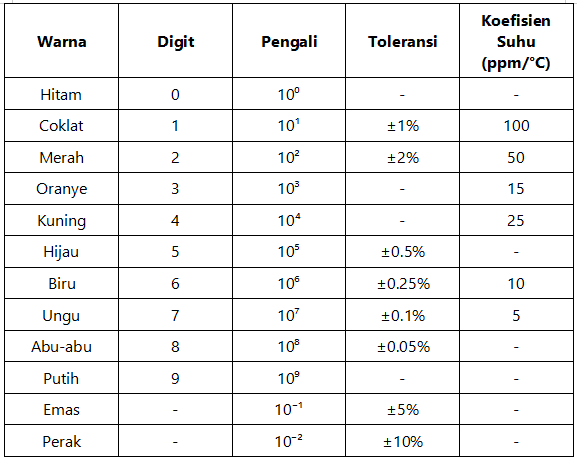

Sistem Kode Warna Resistor



Resistor dengan kode warna biasanya memiliki 4 atau 5 pita warna. Setiap pita memiliki arti yang berbeda:

- Resistor 4 Pita:

  - Pita 1 & 2: Digit angka.

  - Pita 3: Pengali (multiplier).

  - Pita 4: Toleransi.

- Resistor 5 Pita:

  - Pita 1, 2, & 3: Digit angka.

  - Pita 4: Pengali.

  - Pita 5: Toleransi.





Baca juga : Cara Membaca dan Menggunakan Multimeter Digital untuk Pemula



Cara Membaca Resistor 4 Pita

Resistor 4 pita adalah jenis resistor yang paling umum ditemui dan digunakan. Berikut ini langkah-langkah membacanya:

Langkah 1: Identifikasi Posisi Pita

- Pita 1 & 2: Digit pertama dan kedua.

- Pita 3: Faktor pengali (multiplier).

- Pita 4: Toleransi.

Langkah 2: Baca Digit Pertama dan Kedua

Contoh: Resistor dengan pita Coklat-Hitam-Merah-Emas.

- Coklat = 1

- Hitam = 0

- Merah = 10² (100)

- Emas = ±5%

Langkah 3: Hitung Nilai Resistor

Gabungkan digit dan kalikan dengan pengali:

- Digit: 1 (coklat) dan 0 (hitam) → 10

- Pengali: 10² (merah) → 10 × 100 = 1000 Ohm atau 1 kΩ

- Toleransi: ±5%

Jadi, nilai resistor tersebut adalah 1 kΩ ±5%.



Cara Membaca Resistor 5 Pita



Resistor 5 pita warna adalah resistor yang memiliki tingkat presisi lebih tinggi karena memiliki digit tambahan.

Langkah 1: Identifikasi Posisi Pita

- Pita 1, 2, & 3: Digit pertama, kedua, dan ketiga.

- Pita 4: Pengali.

- Pita 5: Toleransi.

Langkah 2: Baca Digit Pertama, Kedua, dan Ketiga

Contoh: Resistor dengan pita Kuning-Ungu-Hitam-Coklat-Coklat.

- Kuning = 4

- Ungu = 7

- Hitam = 0

- Coklat = 10¹ (10)

- Coklat = ±1%

Langkah 3: Hitung Nilai Resistor

Gabungkan digit dan kalikan dengan pengali:

- Digit: 4, 7, 0 → 470

- Pengali: 10¹ → 470 × 10 = 4700 Ohm atau 4,7 kΩ

- Toleransi: ±1%

Jadi, nilai resistor tersebut adalah 4,7 kΩ ±1%.



Tips Membaca Kode Warna Resistor dengan Cepat



1. Mulai dari Pita yang Dekat dengan Ujung

Biasanya, pita toleransi (emas/perak) berada di ujung, jadi bacalah dari sisi sebaliknya.

2. Gunakan Mnemonik untuk Mengingat Warna

Contoh: "Coklat Merah Orange Kuning Hijau Biru Ungu Abu Putih" untuk urutan angka 1-9.

3. Gunakan Aplikasi atau Alat Bantu

Beberapa aplikasi smartphone dapat membantu mengidentifikasi nilai resistor dengan kamera.

4. Periksa dengan Multimeter

Jika ragu, ukur resistansi menggunakan multimeter untuk memastikan.



Contoh Praktik Membaca Resistor



Contoh 1: Resistor 4 Pita (Merah-Merah-Coklat-Emas)

- Merah = 2

- Merah = 2

- Coklat = 10¹

- Emas = ±5%

- Nilai: 22 × 10 = 220 Ω ±5%

Contoh 2: Resistor 5 Pita (Biru-Abu-abu-Hitam-Perak-Merah)

- Biru = 6

- Abu-abu = 8

- Hitam = 0

- Perak = 10⁻² (0,01)

- Merah = ±2%

- Nilai: 680 × 0,01 = 6,8 Ω ±2%

Contoh 3: Resistor 6 Pita (Oranye-Oranye-Hitam-Hitam-Coklat-Merah)

- Oranye = 3

- Oranye = 3

- Hitam = 0

- Hitam = 10⁰ (1)

- Coklat = ±1%

- Merah = 50 ppm/°C

- Nilai: 330 × 1 = 330 Ω ±1% (50 ppm/°C)



Kesalahan Umum dalam Membaca Resistor



1. Salah Mengidentifikasi Awal Pita

Pastikan pita toleransi (emas/perak) berada di sisi kanan.

2. Tidak Memperhatikan Pengali

Pengali sangat penting karena menentukan orde magnitudo (Ohm, kΩ, MΩ).

3. Mengabaikan Toleransi

Resistor dengan toleransi rendah (misalnya ±1%) lebih presisi dibanding yang ±10%.

4. Buta Warna

Orang dengan buta warna mungkin kesulitan membedakan warna seperti merah-hijau atau biru-ungu.



Pentingnya Memahami Nilai Resistor



Kesalahan dalam membaca nilai resistor dapat menyebabkan:

- Rangkaian tidak bekerja karena resistansi terlalu tinggi/rendah.

- Komponen terbakar karena arus berlebih.

- Sinyal tidak akurat dalam rangkaian sensor atau penguat.



Cara Menghitung Nilai Resistor Secara Manual



Selain membaca kode warna, nilai resistor dapat dihitung menggunakan rumus:

Nilai Resistor (Ω) = (Digit1 Digit2 Digit3) × Pengali

Contoh:

- Resistor Coklat-Hitam-Kuning-Emas (4 pita):

  - Digit: 1 (Coklat), 0 (Hitam) → 10

  - Pengali: 10⁴ (Kuning) → 10 × 10.000 = 100.000Ω = 100kΩ

  - Toleransi: ±5%



Aplikasi Resistor dalam Rangkaian Nyata



- Pembatas Arus LED

    - Resistor seri dengan LED untuk mencegah kerusakan.

    - Contoh: LED 2V, sumber 5V, arus 20mA → R = (5V - 2V) / 0.02A = 150Ω.

- Voltage Divider

    - Dua resistor seri untuk mengurangi tegangan.

    - Contoh: R1=10kΩ, R2=10kΩ pada 12V → Output = 6V.

- Pull-Up/Pull-Down

Menstabilkan sinyal digital di microcontroller.



Kesalahan dalam Memasang Resistor



- Pemasangan Terbalik

Resistor non-polar, jadi tidak masalah arah pemasangannya.

- Nilai Salah

 Misal menggunakan 220Ω bukan 22kΩ bisa menyebabkan arus berlebih.

- Daya Tidak Memadai

 Resistor 1/4W dipakai di rangkaian 1W akan cepat rusak.
